Rated Current Range : ±40 ~ 500[A]

Frequency Range : 0 ~ 25KHz

제품특징

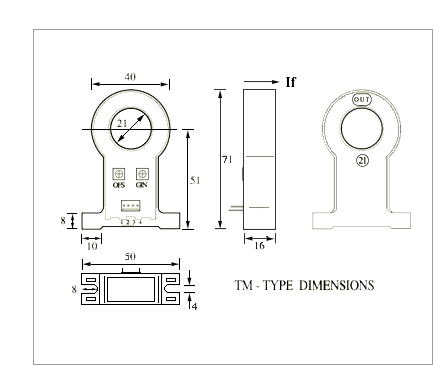

PANEL장착용으로 내 구경의 높이가 바닥에서
구경 중심까지 20mm로 낮게 설계된 제품이며,
넓은 적용범위와 우수한 품질특성을 지닌 제품.

핀 접속순서

(표준 1A 배열)

1. VCC[+V]
2. GND[0V]
3. VEE[-V]
4. OUT[V]

(표준 1S 배열)

1. VCC[+V]
2. GND[0V]
3. GND[0V]
4. OUT[V]




(표준 2A 배열)

1. VCC[+V]
2. VEE[-V]
3. OUT[V]
4. GND[0V]

(표준 2S 배열)

1. VCC[+V]
2. N.C.
3. OUT[V]
4. GND[0V]


  전류센서를 선택하실땐 먼저 외형과 적용회로 사양을 먼저 선택하여 주시고, 정격전류와
출력전압(류), 전류센서 공급전원을 선택하시면 보다 쉽게 전류센서 형식을 이해하실 수 있습니다.
보다 자세한 문의는 본사 기술 영업부로 해 주십시요.
T. (053) 856 - 8561
